電渦流傳感器系統屬于非接觸式測量系統，目前在機械、電力以及石油化工等諸多領域廣泛應用。其特點是靈敏度高、動態性能好，且易于自動采集數據。
1、電渦流傳感器的工作原理

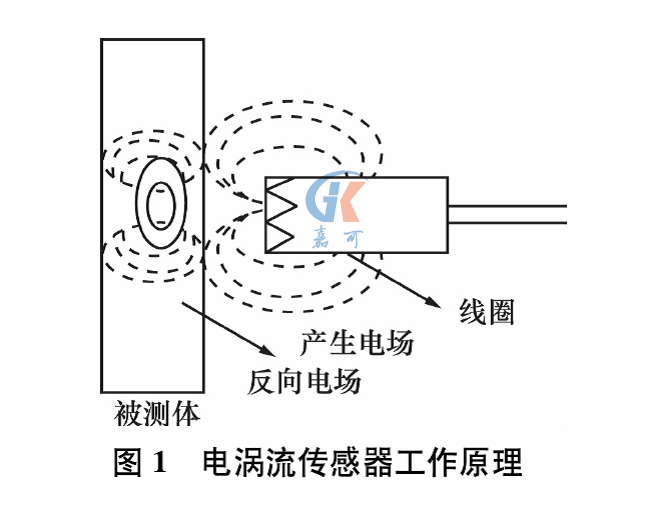

如圖1所示，根據電磁感應原理，當金屬線圈中通過交變電流時會產生交變磁場。反之，金屬處在交變磁場時，亦會在金屬體內產生電流，這種電流在金屬體內是自行閉合的，而且呈現出旋渦狀，故稱為電渦流。所產生電渦流的大小與金屬導體的自身幾何尺寸( 厚度) 、材料特性( 電阻率、導磁率) 、線圈激磁電流頻率以及線圈與金屬體表面的距離等參數呈函數關系?；谏鲜鰞?nèi)容可知，電渦流的產生會抵消一部分磁場能量，相應地也會改變磁線線圈阻抗，電渦流傳感器就是基于這種原理而開發的。由于電渦流傳感器是在非接觸狀態工作的即被測金屬體表面與線圈不接觸，所以當線圈與金屬表面的距離以外的所有參數恒定時便可以進行位移測量。
2、電渦流傳感器測試系統的構成
電渦流傳感器測試系統通常由4部分組成:（1）負責感應位移變化的探頭，（2）可穩定供電的24V直流電源，（3）處理和轉換信號的測量電路，（4）用于顯示數據的示波器。
